直管壓力平衡式波紋補償器

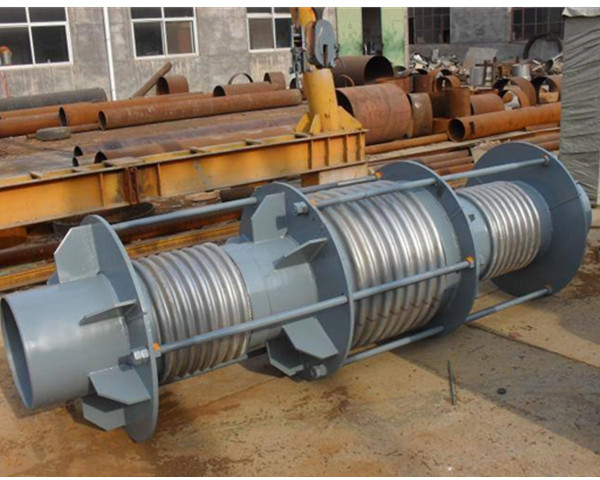

永鵬管道直管壓力平衡式波紋補償器的兩端各有一個工作波紋管,中間有一個平衡波紋管,通過受力構件(大拉桿或舌管)來承受內壓推力,因此管系只需中間固定支架.這類波紋補償器只能吸收軸向位移.
技術咨詢熱線：
0317-8300612
詳細內容介紹
_
TZP直管壓力平衡式波紋補償器具有柔性好、質量輕
、_
、耐高低溫等多項特點，軸向補償量：60mm-300mm
，一般應用在架空直管線上
，水平安裝，適用于不宜設置固定支架的高物位直管系或大直徑管線中
。直管壓力平衡式波紋補償器通過受力構件（大拉桿或舌管）來承受內壓推力
，因此管系只需中間固定支架。此類直管補償器只能吸收軸向位移
。
_ 型號：本廠生產波紋管伸縮節（不銹鋼波紋管伸縮節）DN600-DN4000
_
，
_ 壓力級別0.25MPa-0.6MPa。
_ 直管壓力平衡式波紋補償器連接方式：1
、法蘭連接式 2
、接管連接式
_ 直管壓力平衡式波紋補償器產品軸向補償量：60mm-300mm
_ 直管壓力平衡式波紋補償器（TZP）的安裝使用注意事項：
_ 1、此補償器一般常用在架空的直線管道中
，需要水平安裝
。
_ 2、安裝完成后所有小拉桿要拆除
。
_ 3
、為減少金屬波紋管補償器支座的彈性反力，在安裝前可以通過調節小拉桿來做預變形
。

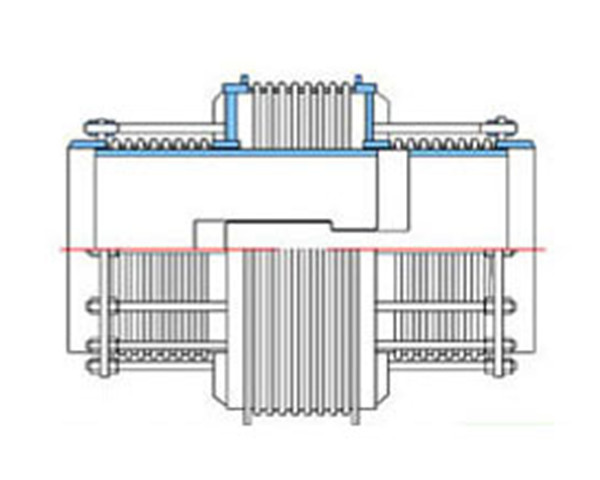

_ 直管壓力平衡式波紋補償器（TZP）結構原理：壓力平衡型膨脹節為波紋管式結構
，內由平衡波紋補償器和補償波紋管組成。通過直管壓力平衡式波紋補償器（TZP）壓力
，解除補償器以及管道的自身推力
系方式.jpg)
。
_ _
_ 直管壓力平衡式波紋補償器支座作用力的計算：
_ 軸向彈性力：Fx=Kx(f*X)
_ 式中：Kx——軸向剛度，N/mm
_ X ——軸向?qū)嶋H變形量mm
_ f——計算系數
