金屬波紋補償器的作用及補償量計算方法
金屬波紋補償器作為一種能補償管道位移的彈性補償元件
，工作性能良好、結構緊湊等優點
，已普遍應用在化工
、冶金、核能等部門
，它是為補償因溫度差與機械振動引起的附加應力，而設置在容器殼體或管道上的一種撓性結構

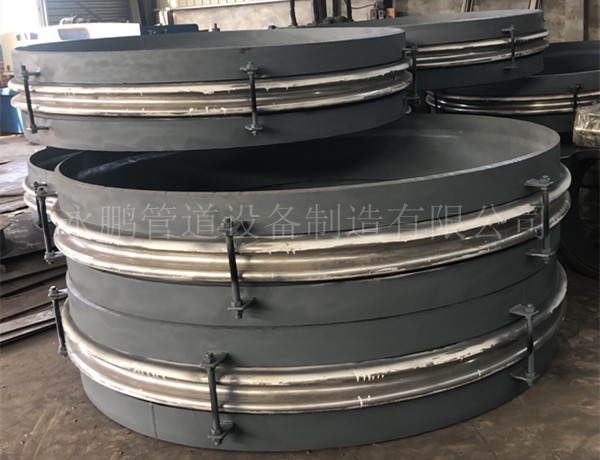

。金屬波紋補償器是用金屬波紋管制成的
一種膨脹節
。它能沿軸線方向伸縮，也允許少量彎曲
。為了防止大于允許的補償量，在波紋管兩端設置有保護拉桿或保護環
，在與它聯接的兩端管道上設置導向支架。
安裝時、要檢查金屬波紋補償器的型號、規格是否符合要求。安裝補償器時需要有固定支架，有了固定支架之后
，可以盡量避免補償器損壞。金屬波紋補償器的安裝愈加方便
。而在作業時可以補償管道帶來的位移
。在管道中安裝金屬補償器后，應調整金屬補償器到規定的位置
。而且需要確定金屬補償器在運作時不受影響禁止以金屬補償器形變?yōu)榇鷥r(jià)來調整管道
，這樣的話會使產品的壽命降低嚴重時會產生患在連接產品與管道時如果受阻。要通過鋪設直管來確定連接順暢直埋式補償器安裝不必冷緊
，也不必按全線鋼管接好后再割下和膨脹節等長管道之后再焊接的方法。使用直埋型膨脹節
，不必設導向支架
。安裝時要注意確定導流套筒的方向與流動方向的一致補償器內介質應進行除游離氧和除氯離子處理，氯離子含量不可以大于25PPm
。補償器允許不大于1.5倍公稱壓力的系統水壓試驗。
管道伸縮在金屬波紋補償器給定的許用補償范圍內時
，金屬波紋補償器是否預拉伸并不影響補償器的補償量或壽命
。金屬波紋補償器的預拉伸不能增大補償量
。當膨脹節伸縮后產生的位移反力大時
，可以采用預拉伸的方法達到減小設備或管道支架所受載荷的目的。軸向型金屬波紋補償器的預拉伸可在加工完成后由管道膨脹節生產廠家進行
系方式.jpg)
，其它形式補償器的預拉伸通常在安裝現場進行
，即所謂的冷緊
。冷緊的方法是預先在管道上預留等于冷緊量的間隙
，待補償器一端與管道連接固定并將運輸拉桿拆除后，將補償器朝向熱變形相反的方向變形，填滿預留間隙后再將補償器與管道連接。采用50%變形量的冷緊，可使設備或管道支架受到的補償器變形反力減小一半。
大家都知道我們使用金屬波紋補償器是為了補償管道熱脹冷縮產生的位移，那么我們怎樣才能知道我們需要多大補償量的膨脹節呢？其實管道熱脹冷縮產生的位移量是有公式來進行計算的。
管道熱脹冷縮所需要的補償量計算公式：X=a·L·△Tx管道膨脹量a為線膨脹系數，取0.0133mm/mL補償管線（所需補償管道固定支座間的距離）長度 △T為溫差（介質溫度-安裝時環境溫度）。
只有所選的金屬波紋補償器的補償量大于管道熱脹冷縮所產生的位移量，才能確保金屬波紋補償器的正常使用，確保管道的正常運行。
